技术参数:
测量电压的频率范围; 1.2GHz射频探头:9kHz~1200MHz,2G同轴检波器:10kHz~2000MHz, 3G同轴检波器:10kHz~3000MHz , 测量电压的范围;
1mVrms~10Vrms 50Ω负,载测量电平的范围
-47dBm~+33dBm,50Ω负载,电压测量量程
4mVrms/40mVrms/400mVrms/4Vrms/10Vrms,
电平测量量程; -40/-20/0/+20/+40dBm,10V同轴检波器端面驻波系数(50Ω负载);
频率范围;10kHz~200MHz,驻波系数;≤1.03,200MHz~500MHz,≤1.04.500MHz~1000MHz,≤1.15.1000MHz~1600MHz
≤1.25,1600MHz~2000MHz
≤1.35,2000MHz~3000MHz
≤1.40,基准输出; 输出电压:1VRMS,输出频率:≈100kHz,输出阻抗:50Ω,频率计 (选配件);
频率测量范围:10kHz~1GHz/2.5GHz/3GHz,输入特性; 最小输入电压:50mV,
最大允许输入电压:5V,
时基:10MHz稳定度优于5×10-6,外形尺寸;
255mm×370mm×100mm,重量; 3.5kg,产地:中国
产品描述:

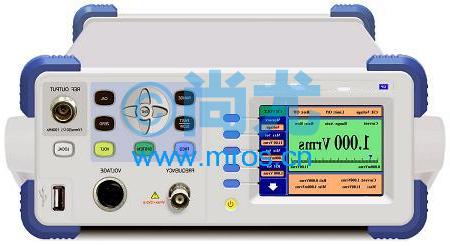

尚尤提供此款数字射频电压-功率表/频率计是一种采用新型微控制器的数字化智能仪器。能测量从9kHz~3000MHz的正弦信号电压。本仪器采用QVGA彩色液晶显示,读数清晰、寿命长。该机具有频率响应良好、驻波系数小、灵敏度高、功耗低、体积小、重量轻等特点。带有RS232接口且可选配GPIB接口和USB接口,可进行远程测量控制。还可以和计算机等仪器组成自动化测试系统,是车间生产和实验室超高频电压计测的必备仪器。
主要特点:
采用新型微处理器芯片,具有高分辨率、高精度、高可靠、高性价比等突出优点, 专用QVGA彩色液晶显示屏,导电按键功能控制,读数清晰,操作简便, SMT工艺生产,新型金属机箱, 高可靠性:> 20000h , 标配RS232接口,可选配GPIB和USB接口。
