技术参数：
影像型万能工具显微镜,主机净重： 约250㎏,主机外形尺寸：（X × Y × Z）：980 ×1020 ×640,产地：中国
产品描述：

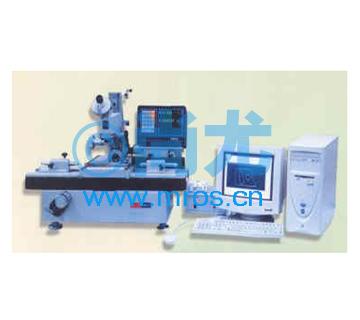

尚尤为您提供的该款显微镜，影像型万能工具显微镜是在保留万工显原有性能的基础上，新增的影像测量系统。该系统用摄像机以及专用光学物镜替代人眼瞄准，并可对视频图像进行保存。运用电子放大后，可以大大提高万工显放大倍数，可方便地对小工件进行观察和精密测量。
该系统借取于万工显的高精度导轨，可以实现真正意义上的高精确度影像测量。
该影像型万能工具显微镜是在微机型万能工具显微镜的基础上采用计算机图像处理技术对测量数据进行处理。影像测量软件中具有十字线瞄准系统，当十字线遇到被测目标时会闪烁与变色从而实现精确瞄准。该仪器是机械、电子制造业、计量测试所广泛使用的一种多用途计量仪器。可以用来测量量程内的任何零件的尺寸、形状、角度和位置。
典型测量对象：
测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。
测量外螺纹（螺纹塞规、丝杆和蜗杆等）的中径、小径、螺距、牙型半角。
测量齿轮滚刀的导程、齿形和牙型角。
测量电路板、钻模或孔板上的孔的位置，键槽的对称度等形位误差。
主显微镜配有多种目镜和物镜，视场大，成像清晰。
仪器采用光电数显及图像技术，以精密光栅尺作为测量元件。采用先进计算机技术，将光栅数显系统采集的长度信号实时输入计算机，有专用二维测量软件和影像测量软件根据用户需求进行数据和图像处理，并打印出结果或图形，准确，高效。
主显微镜可左右偏摆，用于对螺旋零件进行测量。
以非接触测量为基本方法，透、反射照明，可检验几何形状复杂的零件。
附件齐全，使用面广。
其它说明：
1．测量范围与分度值
Ｘ、Ｙ坐标 测量范围： 200×100㎜ 分格值： 0.0005㎜
瞄准显微镜 升降行程： 120㎜
力臂倾斜范围： 左右各15度 分度值： 10′
照明光阑调节范围： φ3～φ32㎜ 分格值： 1㎜
测角目镜 角度测量范围： 360° 分度值： 1′
轮廓目镜 角度测量范围： ±7° 分度值： 10′
圆弧分划板： 曲率半径： R0.1～100㎜
螺纹分划板： 普通螺纹螺距 t = 0.25 - 6㎜
梯形螺纹螺距 T = 2 - 20㎜
光学分度台 测量范围： 360° 分度值：10″（投影读数）
（选购件） 玻璃台面直径： Φ106㎜
光学分度头 测量范围： 360° 分度值： 1′
光学定位器 测头直径： Φ3±0.1㎜
（实际直径值的极限检定误差不大于0.5μm）
测量力： 0.1±0.03N
最大测量深度 15㎜
玻璃工作台 玻璃台面尺寸： 215×130㎜
顶针架 最大夹持直径： Φ100㎜
最大夹持长度： 被测件直径 ≤ 55㎜时： 750㎜
被测件直径 ＞ 55㎜时： 600㎜
高顶针架 最大夹持直径： Φ180㎜
最大夹持长度： 600㎜
V形架 左V形架前后调节范围： 前后各5㎜
右V形架高低调节范围： 向上15㎜；向下3㎜
最大承载量 40㎏
2．仪器精度
温度要求 ⑴ 工作室的温度应为20 ± 2 ℃
⑵ 工作室的温度变化每小时≤0.5 ℃
⑶ 被测件和仪器的温度差≤0.5 ℃
在满足所规定温度要求的条件下，仪器有如下保证：
① X 、Y 坐标 用玻璃毫米分划尺进行检定时，仪器的最大不准确度：
（1 + L / 100）μm 式中L = 测量长度 单位：㎜
仪器的分划尺按修正表进行修正时：X向不大于0.0035㎜
Y向不大于0.0025
② 测角目镜 测量角度的最大不准确度： 不大于1′
③ 双像目镜 合像的不稳定性： 不大于0.0005㎜
合像的不正确度： 不大于 0.001㎜
④ 光学分度头 最大不准确度： 不大于30″
⑤ 光学分度台 最大不准确度： 不大于20″（选购件）
⑥ 光学分度器 测量的不稳定性： 不大于0.001㎜
测量的不准确度： 不大于0.0015㎜
另有微机型，数字型可供您选择，欢迎致电咨询！
