直径 20 in. (508mm) 高度 64 5/8 in. (1641mm) 空重（标定) 270 lb. (122 kg) 最大液体容量 193 L 可用液体容量 181 L 正常蒸发率 / 天 氧：1.1%、氮：1.8% 、氩：1.1% 气体输送率（标定值/正常压力温度情况） 氧：350 cfh (9.2 cu. m/h)、氮：350 cfh (9.2 cu. m/h)、氩：350 cfh (9.2 cu. m/h) 增压器设定值 125 psig(8.6 bar/862 kPa) 节约器设定值 (10 bar/1000 kPa) 设计规范TC N/A 4LM DOT 4L 额定DOT设置 200 psig 压力 (13.8 bar/1379 kPa) 安全阀 230 psig(16 bar/1586 kPa) 内胆安全膜 360 psig(24.8 bar/2482 kPa) 贮存物重量 氧：416 lb. (189 kg)、氮：293 lb. (133 kg)、氩：505 lb. (229 kg) 气体容量 氧，品牌：美国

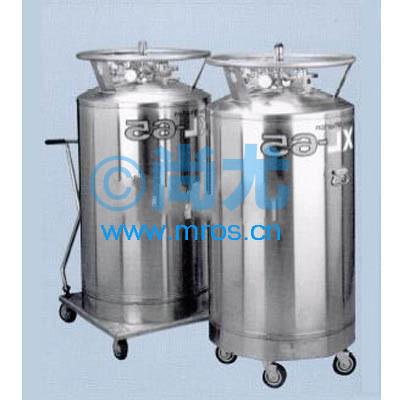

XL系列液体贮存罐是移动式真空绝热容器。它能使搬运、贮存和配给深冷物质时更方便和经济，XL系列有专为液态或气态氧、氮、氩、二氧化碳和氧化氮而设的型号以供用户选择。

产品应用：

渔业养殖；光谱配套；质谱仪器；远洋渔业；焊接；切割。


特点：


● 全围圈式避震环

● 外壳坚固、耐用、光滑


● 全景液位仪

● 特强筒顶支承


● 带颜色标记的仪表及手环

● 带颜色标记不同设定压力的卸压阀


● 尼龙网套作运输保护

● 5年真空保证


容器的装卸：

XL系列容器是高强度的液体钢瓶，由内容器和外容器构成，在内外容器之间具有绝热真空夹层，任何(压迫、跌下、翻倒等)会影响容器绝热系统的良好性能，如XL-55HP容器在装满氢时能容纳518磅(235公斤)的产品，而在移动一个满载的容器时，你可能需要805磅(365公斤)的力来操作，应该相应地处理。在XL系列的容器上装有附件，使你能用手推车或起重机进行操作，不要用其它的方法移动这些钢瓶，在移动钢瓶是要遵守以下的注意事项：

● 决不把容器倒放，无论在运输，操作或贮藏容器时，总使它们处于垂直竖立的位置。
● 在从运货车上装、卸容器时，采用手推车，升降架，起重机或平行的装载支架，决不使用手来提起容器。
● 为了移动容器经过糟糕的地面或提升容器，绑一个合适的吊环到容器焊接撑杆上的提升点，并采用便携式的提升装置，能承受容器及其容纳的重量。

XL系列零部件位置图 内置汽化器---作为气体使用的液体容器必须具备有内置热交换器。该交换器为气体蒸发器盘管，在排放期间，使液体产品连续地转变成气体，XL容器利用一个从容器的绝热外壳的外部引入热量的方法来气化液体。在常温常压下所需气化产品的流量在350cfh(标准温度压力下9.2m3/h )下时，该盘管的容量是足够的，如果对蒸发器有连续不断的较大的气体量的要求，那么应增加一个外部蒸发器以使气体适当地变暖，以避免气体调节器、软管和其它顺流部件出现故障或损坏。 增压---增压回路用于保证在高排放期间有足够的驱动压力，这个功能是这样实现的:打开手阀建立一个从容器底部液体经过增压调节器到容器顶部的气体空间的通道。增压阀打开并且容器压力低于增压调节器的设定时，取自内容器的液体在内置热交换器内蒸发，膨胀的气体进入容器的上方以增加压力，此压力将驱动液体或气体输入系统。一般说来增压是不需要的，除非容器内的压力低于气体输出所需的压力。比如，XL-45容器的压力表读数为75psig(Sbar/517kPa)，而你所需的气压是100psig(6.9bar/690kPa)，这时可打开增压阀使容器内压增加到125psig(8.6bar/862kPa)。 节气器---节气器回路优先从容器内的液体上方的封头空间提取气体，否则此部分气体将被排出而损失掉。当从容器中提取气体时，容器封头空间过强的压力气体从此区域内直接流向使用阀。罐内仍保持正常的操作压力，从而保证不中断地输送产品。节气器是自动的无需人工操作。 使用阀---此阀控制气体出口，此出口供产品通过内部蒸发器排放用，它需要与容器所供应的气体相匹配的CGA接头。 液体阀---通过此阀，可以控制灌充液体或从容器中排放液体，它有连接液体管路所需的CGA管接头，用适当的管接头把软管连接到液体管路的接头上，打开阀门就可以灌充或排放液体。 增压阀---此阀把容器底部的液体增压/节气调节器分隔开来。容器内部增压时此阀必须打开。 排气阀---此阀控制一个进入容器封头空间的管路，在灌充过程中使用。在用泵传输时排气阀起灌充点的作用，或在通过液体阀压力传输液体灌充时排出封头空间的气体。 XL系列容器的流程图 压力计---压力计显示内容器压力，单位是每平方英寸磅或千帕斯卡。全视液位计一容器的液位计是浮子式的液面传感器，它通过磁性无件联接一黄色指示带指示容器液体容量。此液位计只用于指示容量的近似值，不应用于指示灌充量;应按重量确定灌充量。
