技术参数:
多制式电视信号发生器,载波频率范围:45MHz~870MHz,0.25MHz步进,5位数显,频率精度±30PPm,射频输出电平:110dBµV±10dB(75Ω),可调节范围20dB, 3位数显,三挡输出衰减器,20dB, 20dB, 10dB,视频图像信号:彩条,75%彩条,8级灰阶,点格,棋盘格,园十字,窗口,黑白场以及四种单色场等十六种,视频输出:CVBS:1Vp-p(75Ω), S-VIDEO:Y: 1.0Vp-p, C :0.7Vp-p, 分量Y,Cb,Cr:Y: 1.0Vp-p, Cb/ Cr: 0.7Vp-p,音频信号:1kHz和400Hz,伴音载波频偏:4.5MHz, 5.5MHz, 6MHz, 6.5MHz四种,3位数显,图像/伴音载波比 13~20dB可调, 3位数显,调制度:72.5%~90% 2.5%8级步进, 3位数显,外调制能:视频1.0 VP-P (75Ω).音频5~25dBmV,外形尺寸:420(宽)×90(高)×380(深),产地:中国

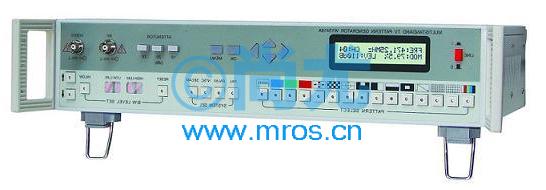

产品描述:
尚尤为您提供的该产品具有的特点如下:
1、支持PAL/NTSC/SECAM三大彩色电视制式.
2、有CVBS, S-VIDEO,色差分量Y.Cb.Cr三种视频输出方式.
3、RF输出高电平:达110 dBµV.50dB衰减器分三挡:10dB,20dB,20dB。
4、数字频率合成产生载波,能设置存储十个频道数。方便快速换台.
5、数字技术发生十六种视频图像和16:9图像(选购件),适宜LCD和PDP电视机.
6、伴音频偏6.5MHz,6MHz,5.5MHz,4.5MHz可变换,兼容多种电视制式.
7、窗口黑白电平用户控制,LCD屏菜单式显示多种参数.
8、系统通讯控制接口RS232 (选购件).
