技术参数:

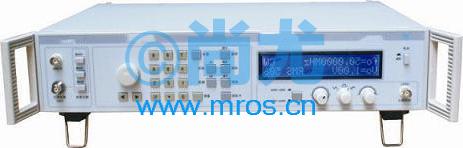

数字合成高频信号发生器(双路输出, 50MHz,DDS),
频率范围:1Hz~50MHz, 6位显示从1.00000Hz~50.0000MHz, 频率精确度:±10ppm或±0.05 Hz,信号谐波失真(50Ω匹配负载,1Vp-p输出时),<20kHz:-60dBc20kHz~1MHz:-50dBc,1MHz~10MHz:-40dBc,10MHz~50MHz:-30dBc,输出幅度范围:µV~1 Vrms(50Ω负载).60dB衰减分三档:20dB. 20dB. 20dB,输出幅值显示:3位有效数显,从1.00mV~1.00V,输出阻抗:50Ω,稳幅特性(频幅平坦度):10Hz~10MHz±0.5dB 1Hz~50MHz±1dB,函数输出频率:10Hz~100kHz,函数输出波形:正弦、三角波、方波,函数输出幅值:0~6Vrms(600Ω),调制特性:工作模式可分为载波、调幅、调频三种:载波特性:载波频率范围:1Hz~50MHz正弦波,调幅特性:载波频率范围:10kHz~50MHz,调制频率:内调制时1kHz,外调制时10Hz~100kHz,调幅度:0~100% 三位数显,调制失真:≤2%(内调制时),外调制输入:当载波幅值为1VP-P,输入±0.4VP-P外调制信号,能达到100%调幅度,调频特性:载波频率范围:100kHz~50MHz,调制频率:内调制时1kHz,外调制:10Hz~100kHz,调频频偏范围:1kHz~100kHz三位数显,寄生调幅:≤2%(内调制),外调制输入要求:幅值≤1 Vrms,阻抗1kΩ,FSK,ASK 特性:脉宽,间隔时间10µs~10s可设置,扫频特性扫频范围 1Hz~50MHz,最小步进1Hz,扫频速率 10ms~10s,函数输出口(仅WY1053D),频率:10Hz-100kHz,波形:正弦,三角波,方波,幅值:0-6Vrms(600Ω),外形尺寸:220×105×290(mm),重量:约5kg,产地:中国
产品描述:
尚尤为您提供的本机是使用DDS(直接数字合成)技术。与模似高频信号源相比,具有高精度,多功能,高可靠的独特优点,LCD屏清晰显示频率,幅值,工作模式等参数,带RS232接口,同时有二路输出:
1 高频通道:1Hz-50MHz,
2 函数通道:10Hz-100KHz
它具有的特点如下:
1.硬件全集成化,参数调节软件化,使可靠性达到新高度。
2.LCD屏菜单式同时显示:频率,幅值,匹配阻抗,调制度等。
3.工作模式可分为:载波、调幅、调频(FSK.ASK.扫频功能为选购)。
4.频率精度优于10ppm.
5.优于-40dBc总谐波失真度。
6.优于±0.5dB幅频平坦度。
7.调幅度:三位数显,调制度: 0~100%。
8.调频:三位数显频偏:0~100kHz。
9.二路输出:RF输出+函数输出
